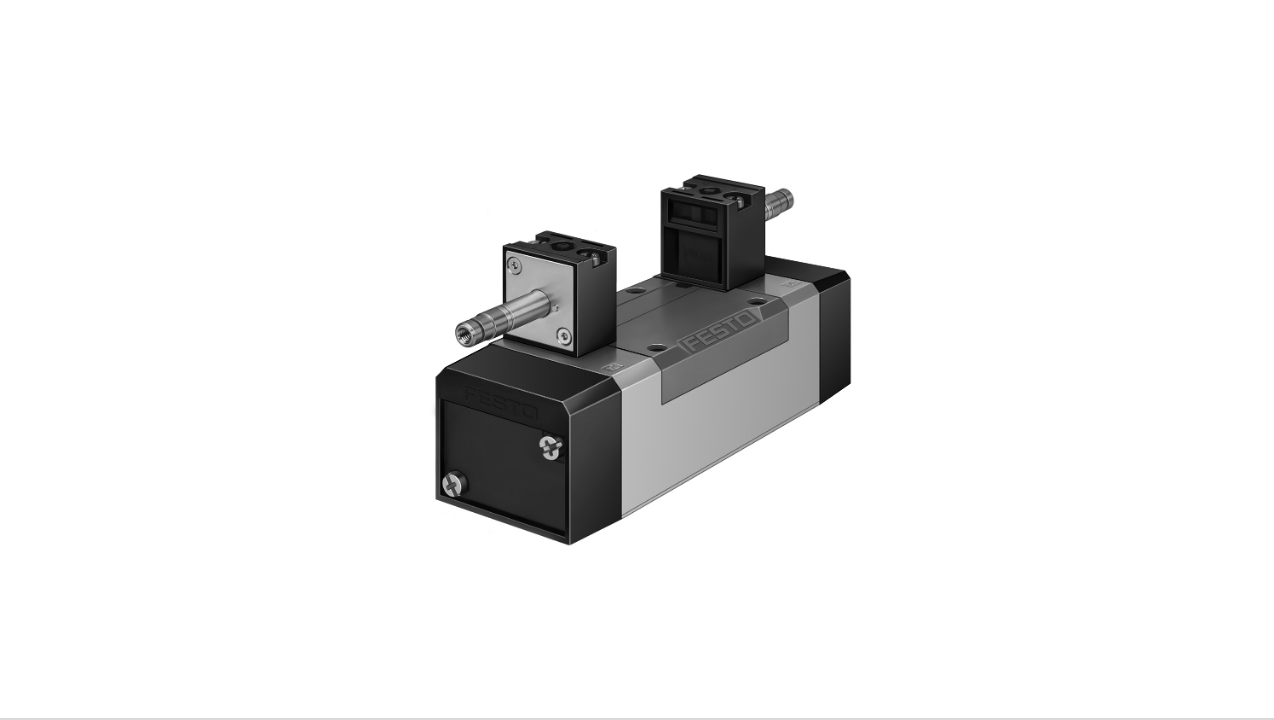

Technische Daten:
Ventilfunktion: 5/3 entlüftet
Betätigungsart: elektrisch
Baubreite: 42 mm
Normalnenndurchfluss (normalisiert nach DIN 1343): 1200 l/min
Pneumatischer Arbeitsanschluss: Anschlussplatte Größe 1 nach ISO 5599-1 G1/4
Betriebsspannung: über Magnetspule, getrennt zu bestellen
Betriebsdruck: 0.3 MPa ... 1 MPa
Betriebsdruck: 3 bar ... 10 bar
Konstruktiver Aufbau: Kolben-Schieber
Rückstellart: mechanische Feder
Zulassung: c UL us - Recognized (OL)
Maritime Klassifizierung: siehe Zertifikat
Zertifikat ausstellende Stelle: DNV-TAA000032X
Schutzart: IP65
Nennweite: 8 mm
Rastermaß: 43 mm
Abluftfunktion: drosselbar
Dichtprinzip: weich
Einbaulage: beliebig
Entspricht Norm: ISO 5599-1
Handhilfsbetätigung: mit Zubehör rastend tastend
ISO-Code: 157
Steuerart: vorgesteuert
Steuerluftversorgung: intern
Strömungsrichtung: nicht reversibel
Symbol: 00991082
Überdeckung: positive Überdeckung
Schaltzeit aus: 46 ms
Schaltzeit ein: 20 ms
Max. positiver Prüfimpuls bei 0 Signal: 3700 µs
Max. negativer Prüfimpuls bei 1 Signal: 4600 µs
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Schwingfestigkeit: Transporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit: Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
LABS-Konformität: VDMA24364-B1/B2-L
Mediumstemperatur: -5 °C ... 50 °C
Schalldruckpegel: 85 dB(A)
Steuermedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur: -5 °C ... 50 °C
Produktgewicht: 650 g
Elektrischer Anschluss: über N1-Spule, getrennt zu bestellen
Befestigungsart: auf Anschlussplatte mit Durchgangsbohrung
Anschluss Steuerluft 12: Anschlussplatte Größe 1 nach ISO 5599-1
Anschluss Steuerluft 14: Anschlussplatte Größe 1 nach ISO 5599-1
Pneumatischer Anschluss 1: Anschlussplatte Größe 1 nach ISO 5599-1
Pneumatischer Anschluss 2: Anschlussplatte Größe 1 nach ISO 5599-1
Pneumatischer Anschluss 3: Anschlussplatte Größe 1 nach ISO 5599-1
Pneumatischer Anschluss 4: Anschlussplatte Größe 1 nach ISO 5599-1
Pneumatischer Anschluss 5: Anschlussplatte Größe 1 nach ISO 5599-1
Werkstoff-Hinweis: RoHS konform
Werkstoff Dichtungen: HNBR NBR
Werkstoff Gehäuse: Aluminium-Druckguss
